激光氧含量分析儀在氮封儲罐系統中的應用

氮封儲罐是石化、制藥及其他流程工業中的關鍵存儲設備，其通過維持罐內微正壓環境（通常為0.2~1.5kPa），利用氮?dú)飧采w層實現三項核心功能：隔絕氧氣以防止物料氧化變質；抑制揮發性有機物的蒸發損耗；消除罐內形成易燃易爆混合氣體的條件。傳統氮封系統通常依賴壓力調節閥控制氮?dú)庋a(bǔ)給，然而該系統存在一個顯著監測盲區——無法實時、準確獲取罐內氧氣濃度信息。一旦因氮封失效或外部泄漏導致氧氣滲入，輕則引起物料品質下降，重則可能形成爆炸性氣氛，構成重大安全風險。

激光氧分析儀基于可調諧半導體激光吸收光譜技術（TDLAS），通過發射特定波長的激光束穿透被測氣體，檢測氧氣分子對激光特征吸收峰的強度，并依據朗伯-比爾定律精確計算出氧氣濃度。該技術的主要優勢包括：

高選擇性抗干擾能力：激光光譜寬度極窄（通常小于0.001nm），能夠精準鎖定氧氣分子的吸收譜線，有效避免背景氣體（如烴類、水蒸氣、CO?等）的交叉干擾。

強環境適應性：采用非接觸式光學測量方式，不與工藝介質直接接觸，適用于高溫、高壓、腐蝕性及易粘附的復雜工況，顯著降低儀表維護需求。

快速動態響應與高精度：典型響應時間不超過10秒，測量精度可達滿量程的±1%，滿足過程安全控制的實時監測要求。

在儲罐單元中，激光氧分析儀主要應用于以下核心場景：

1. 油氣回收系統安全聯鎖控制

在煉油及化工罐區，當儲罐因呼吸作用壓力升高時，罐頂氣被導入緩沖罐，經羅茨風機輸送至油氣回收管網。激光氧分析儀安裝于緩沖罐出口管道旁路，對氣體氧濃度進行連續監測。若檢測值超過預設安全閾值（通常設定為1.0%~1.5%），系統立即觸發聯鎖保護：自動啟動氮?dú)庋a(bǔ)充裝置、停止羅茨風機運行、關閉回收管路閥門，從而防止富氧瓦斯氣進入回收系統，杜絕爆炸隱患。

2. 化工儲罐惰化保護系統

針對儲存乙炔、氯乙烯等高?；瘜W(xué)品的儲罐，激光氧分析儀與氮?dú)庋a(bǔ)給系統構成閉環惰化控制：

初級報警時，聯鎖關閉出料閥門，防止空氣倒灌；

二級報警時，自動啟動緊急氮?dú)庾⑷耄♂尮迌?nèi)可燃物濃度；

若氧濃度持續上升至危險水平，系統觸發全量程氮?dú)庵脫Q，確保罐內氧含量始終低于8%（常見介質的安全閾值）。該方案在控制精度與響應速度上均優于傳統電化學傳感器。

3. 危廢儲罐尾氣處理安全控制

危險廢物儲罐在破碎、輸送過程中產生的尾氣常含有苯類等VOC，需進行回收處理。若尾氣中氧含量過高，在回收過程中易構成爆炸風險。激光氧分析儀通過配套的旁路采樣系統（集成渦旋制冷除水、多級精密過濾等預處理單元）對樣氣進行連續監測。當氧濃度低于安全限值時，系統啟用溶劑回收模式；一旦氧濃度超過設定閾值，則自動切換至放空或應急處理模式，確保過程安全。

法規與標準符合性

依據國家強制性標準《危險化學品重大危險源安全監控技術規范》（GB 17681—2024）相關條款：

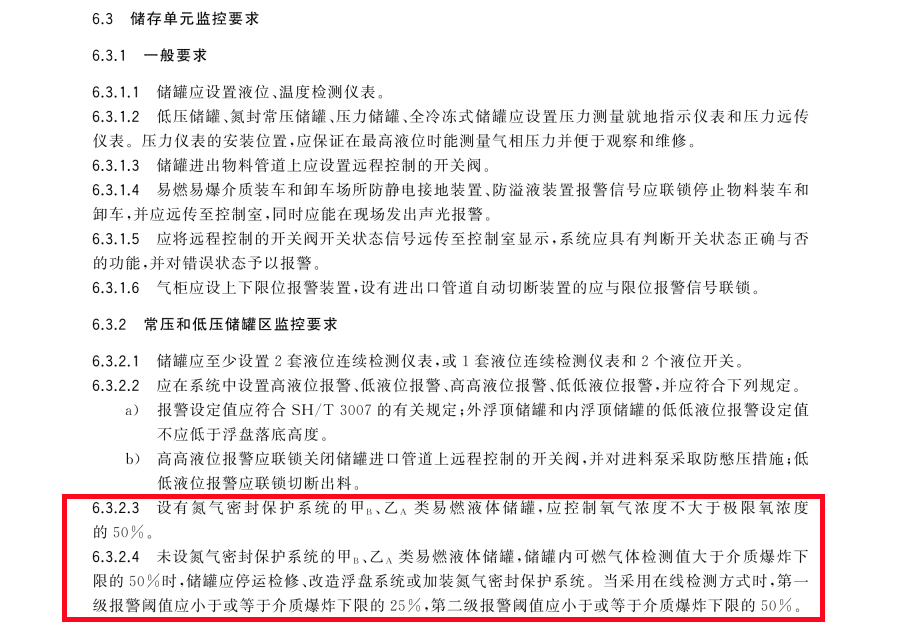

6.3.2.3 設有氮?dú)饷芊獗Ｗo(hù)系統的甲、乙類易燃液體儲罐,應控制氧氣濃度不大于極限氧濃度的50%。

6.3.2.4 未設氮?dú)饷芊獗Ｗo(hù)系統的甲、乙類易燃液體儲罐,儲罐內可燃?xì)怏w檢測值大于介質爆炸下限的50%時,儲罐應停運檢修、改造浮盤系統或加裝氮?dú)饷芊獗Ｗo(hù)系統。當采用在線檢測方式時，一級報警閾值應小于或等于介質爆炸下限的25%，二級報警閾值應小于或等于介質爆炸下限的50%。

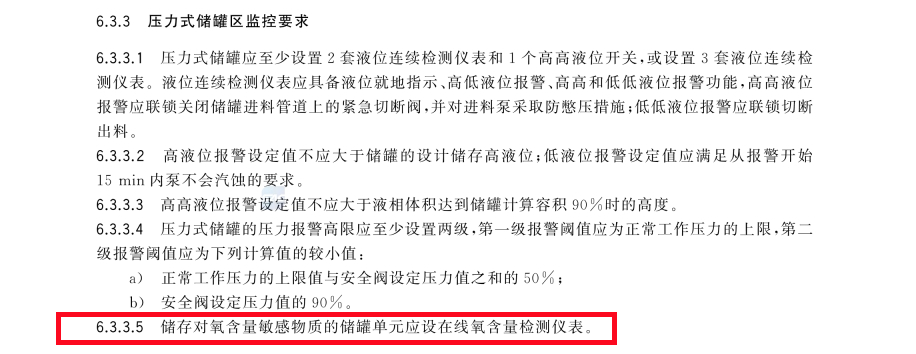

6.3.3.5 儲存對氧含量敏感物質的儲罐單元應設在線氧含量檢測儀表。
