產品名稱：液相微量水分析儀

產品介紹

液體有機物中的含水量是石油化工、精細化工、制藥等行業中眾多工藝流程的一個重要監控參數。傳統的測量方法是通過人工采樣后，在實驗室內進行儀器分析，不具備工藝控制的實時性與連續性，同時樣品在輸送過程中極易被污染，又喪失了準確性。通常的在線測量手段如比重、微波、光學、傳統電容等，難以達到500ppm以下的靈敏度，而其它在線分析儀器又會受到成本、采樣、預處理、維護、校準等限制，無法得到廣泛應用。

Correflow MFM4000系列液相微量水分析儀可以做到原位安裝，在線測量，同時無需手工或自動采樣，無需樣品返回，適用于壓力管道或容器。Correflow MFM4000含水量分析儀為直通式結構，直接取代一段管道安裝，無Zu礙、無壓損，全部介質流過分析儀整個截面數據更具有代表性；Correflow MFM4100含水量分析儀為插入式結構適用于大管徑管道和容器。

根據介質的介電性質、雜質狀況以及與水混合的特性性（例如互溶性電離狀態等），Correflow MFM4000系列水分儀的測量精度可以達到PPM級，可廣泛應用于以下各個行業：

l  煉油化工及下游精細化工

l  電石及氯堿行業

l  煤化工MTO下游產業

l  鋰電池上游原料行業

l  制藥行業

l  有機硅行業

l  氯化工/氟化工行業

l  新材料行業

l  高分子化工材料

l  高性能纖維及可降解塑料

l  特色精細化工材料

l  高品質電子材料及專用化學品

適用介質與應用

l  乙二醇中含水分析

l  二環己胺

l  甲醇

l  高壓液化氣如：丙烯，丙烷 ，丁烷，丁二烯等中含水分析

l  碳酸脂（DMC  EMC）含水分析

l  成品油中含水分析

l  苯酚

l  環氧氯丙烷

l  叔戊醇

l  甲酸甲酯

l  硅氧烷

l  BDO ( 一，4丁二醇) 含水分析

l  酯化反應終點判斷

l  氯甲烷

l  聚醚

l  二氟乙烷

技術優勢

Correflow MFM4000/4100液相微量水分析儀采用了獨Te的場約束電極（FCE） 、高精度采樣電路、數字解調算法對介質的復阻抗進行準確測量（精度可達10aF/5pS級），結合電極幾何參數補償、介質溫度補償、多相混合介質介電常數及離子導電模型，以及豐富的物性和標定數據庫，便可測量出有機液體中含水量。

Correflow MFM4200利用環形嵌入電極測量氣相流體中凝結的液滴。當液滴經過電極時，其所帶電荷在電極上產生感應電流信號，MFM4200便可通過流體力學模型、電場感應模型和統計模型對信號進行分析計算，經過標定，便可得到介質流體中含水量。

l  實時監測有機物中微量水含量（精度依介質性質而定*高可達ppm級）

l  及時分辨生產工藝波動，無需手工采樣

l  采用場約束電極和復阻抗分析原理，電容傳感器精度達10aF，長期穩定性好

l  多套混合相介質介電常數模型，配合專用軟件，方便標定

l  儀表整體防爆，滿足防爆區域的微量水測量

l  自帶溫度補償，對不同介質在不同溫度下的介電常數進行修正

l  嵌入電極（4000）和插入式電極（4100）設計

l  嵌入管道式傳感器采用非接觸式測量，不會堵塞，無額外的壓力損失，無物料污染風險

l  直插式傳感器結構安裝方便，不易堵塞

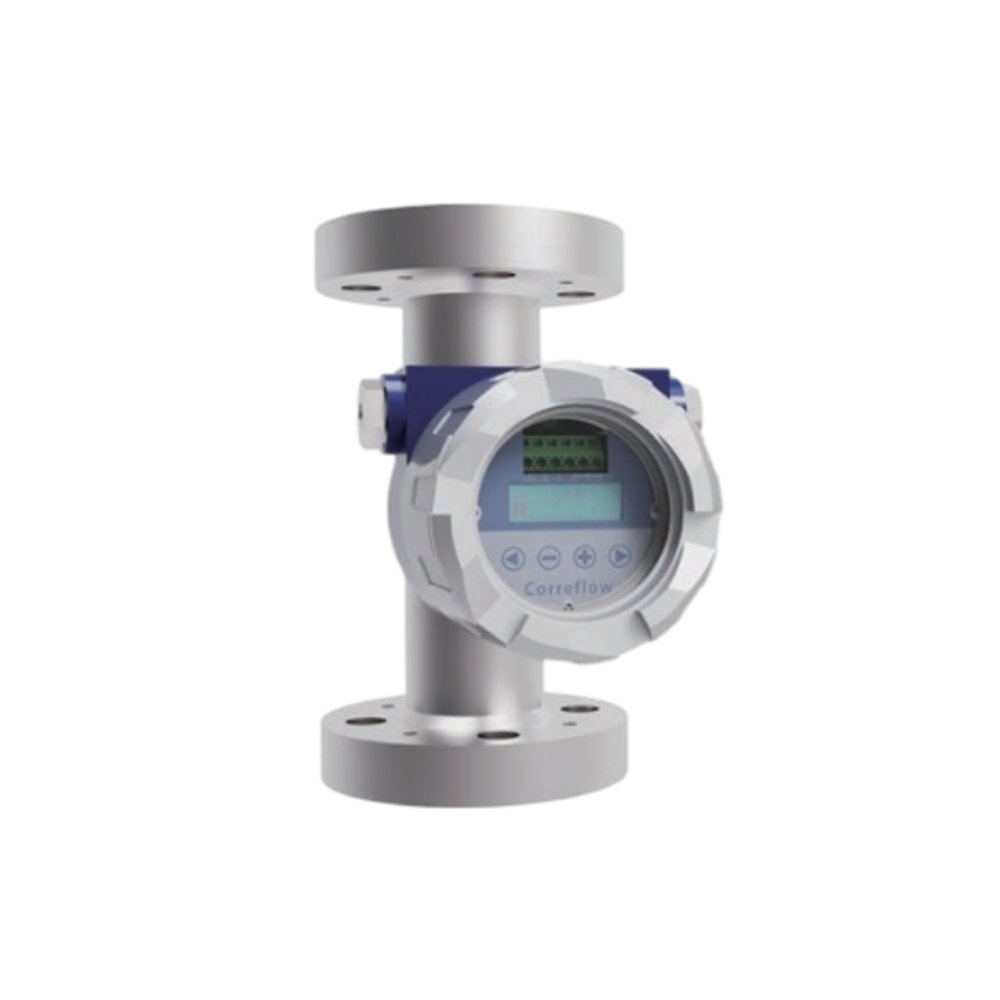

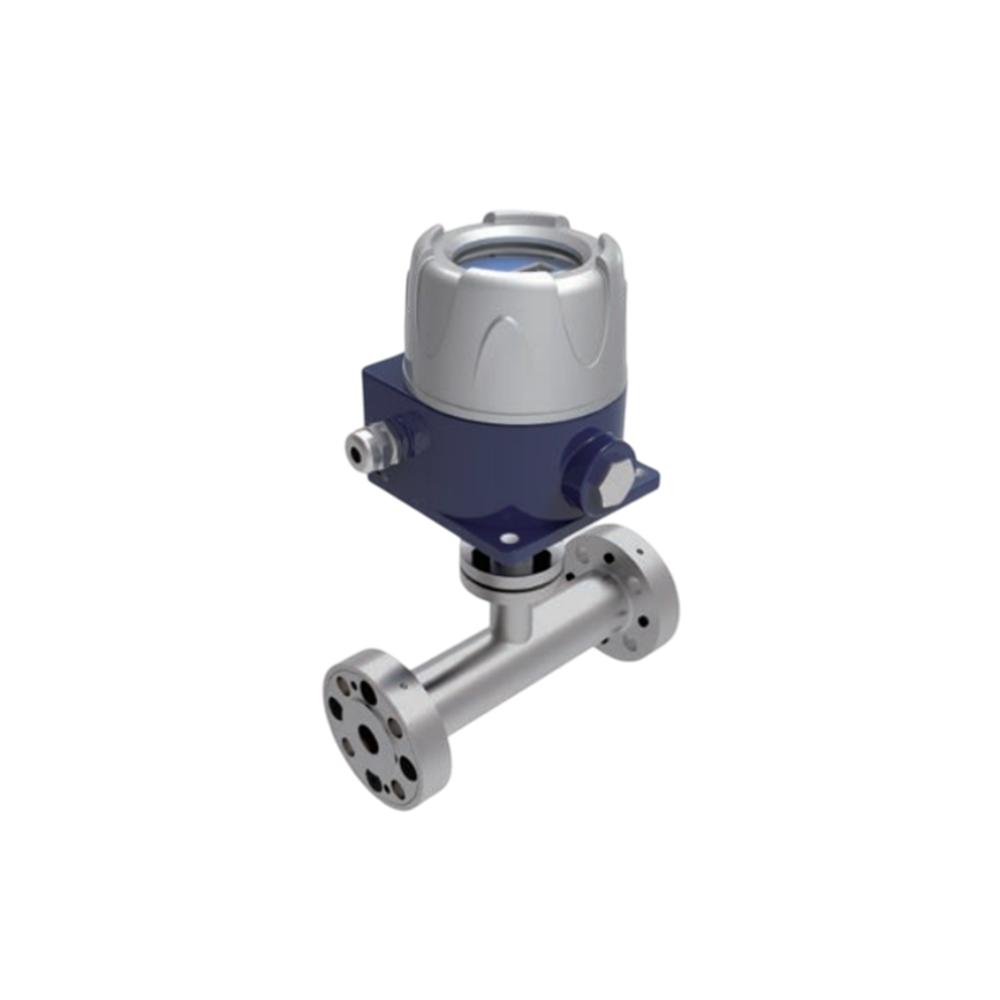

Correflow MFM4000 含水量分析儀-嵌入式

其它連接方式、管徑、壓力等級、材質等請聯系廠家根據工藝和介質定制

HART 通訊、遠程控制模塊可選

選型說明

選型示例：Correflow MFM4000-S-1/8"-Class150-PEEK

含水量分析儀 - 卡套連接 - 管徑1/8" - 壓力等級Class150 - PEEK

規格參數

傳感器

過程溫度：標準溫度范圍-40~200°C，超出范圍請咨詢廠家定制

機械

外殼材質：不銹鋼外殼（其它材質可定制）

安裝方向：垂直或水平建議垂直

線路連接：M20 或 3/4英寸NPT陰性導線管接口（可聯系廠家定制接線盒）

電子部分外殼

防護等級：IP66

防爆標識：Exdb ia IIC T4...T6 Gb;

Ex ia/tb IIIC T135°C/T80°C...T135°C Da/Db

環境溫度：-40°C~80°C非冷凝

性能

精度：電容10 aF

電導5 pS

具體含水率精度取決于介質性質與工況

量程：電容0~10 pF

電導0~6 μS

具體含水率量程取決于介質性質與工況

溫度漂移：0.2aF/°C

電氣

溫度傳感器：Pt100

工作電壓：24VDC

額定功率：5W（可選遠程控制模塊 5W）

信號輸出：整體

1、雙路隔離式4~20 mA、USB（帶磁力按鍵）

2、單路隔離式4~20 mA、雙路開關量報警輸出（無源）、USB、RS485（帶磁力按鍵）

3、單路 4~20 mA（三線制）、USB、RS485

遠程控制模塊（可選）：四路隔離式 4~20 mA、USB

通訊協議：MODBUS (通過 RS485 或 USB)

用戶界面

顯示：字母/數字顯示屏實時顯示絕Dui值、輸出百分比和柱狀圖

屏幕：數字 OLED顯示屏, -40°C ~ 85°C 適用

菜單：多級菜單可通過用戶界面設置所有系統參數

報警：故障報警信息顯示
